Pappersflyplan เครื่องบินวิทยุบังคับจากกระดาษ

 วันนี้นำไอเดียดีีดีมาแบ่งปันกันครับ สำหรับเรื่องที่ว่าคือการสร้างเครื่องบินเล็กบังคับวิทยุจากกระดาษลัง ซึ่งปัจจุบัน เครื่องบินเล็กเป็นงานอดิเรกที่หลายคนๆคนทั่วโลกสนใจ และมันยังเป็นกิจกรรมยามว่างสำหรับครอบครัวได้ด้วย เครื่องบินเล็ก RC ในอดีตมันถูกสร้างจากไม้บัลซ่า และหุ้มผิวด้วยฟิมล์ ปัจจุบันไม้บัลซ่ามีราคาแพง จึงมีเครื่องบินเล็กที่ถูกผลิตจากโฟมฉีดขึ้นรูปออกมาจำหน่ายมากมายหลายรูปแบบ และที่สำคัญราคาไม่แพงด้วย แต่มาวันนี้ด้วยแนวคิดของนักศึกษาชื่อ Anna Poijo ได้คิดทำโปรเจค Pappersflyplan ออกมา ซึ่งหลายคนบอกว่ามันคงเป็นไปไม่ได้ แต่สุดท้ายเธอก็ทำมันออกมาให้เห็นว่่า ไม่ใช่เป็นไปไม่ได้ แต่เราต้องหาวิธีทำมันให้ได้

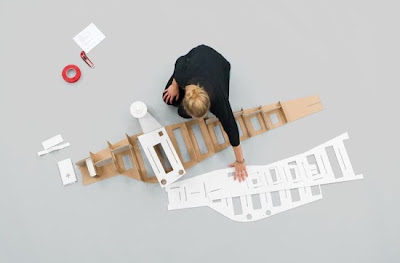

ชิ้นส่วนต่างๆ ถูกสร้างขึ้นจากกระดาษลังทั้งหมด และหุ้มผิวด้วยกระดาษสีขาว แต่ไม่ได้บอกนะครับว่าใช้มอเตอร์ไซด์ขนาดไหน และแบตลิโพเท่าไหร่ ขั้นตอนการประกอบไม่ได้ต่างจากการสร้างเครื่องบินเล็กจากไม้บัลซ่าเท่าไหร่ แต่อาจมีการเสริมตรงบางจุดที่ต้องการความแข็งแรง แม้แต่ล้อก็ยังใช้กระดาษลังเหมือนกันครับ แต่แกนล้อไม่แน่ใจว่าเป็นไม้หรือเปล่า

การยึดปีกเข้าด้วยกัน ก็แบบเดียวกับเครื่องบินทั่วไปที่ทำจากไม้นะครับ ติดค้ำยันปีกไว้ตรงแนวเดียวกับล้อ ตัวปีกมีการทำริบตามแบบเครื่องบินจริง หุ้มผิวเครื่องบินด้วยกระดาษขาวธรรมดาครับ ห้ามบินตอนฝนลงเด็ดขาด555 เรียบร้อยครับ

สวยงามมากไม่น่าเชื่อเลยว่าเครื่องบินลำนี้ถูกสร้างมาจากกระดาษลังธรรมดานะครับ เมื่อสร้างเสร็จแล้วก็ทำการทดสอบกันให้เห็นจะจะ ว่ามันบินได้จริง หวังว่าหลายๆท่านที่ติดตามบล็อกคงหาโอกาสลองทำดูนะครับ จะได้เป็นมิติใหม่แห่งวงการ RC ในอนาคต

Source : http://examensprojekt2013.se/2012/11/12/anna-poijo/

ทำเครื่องบินจากกระป๋องน้ำอัดลม Make Soda can Airplane.

สวัสดีครับ สำหรับเพื่อนๆที่รักงานประดิษฐ์ งานแฮนด์เมดทุกท่าน วันนี้ทางแอดมิน มีไอเดียการทำเครื่องบินจำลองขนาดเล็ก จากระป๋องน้ำอัดลมกัน ซึ่งในบทความนี้จะอธิบายแบบง่ายๆเข้าใจไม่ยาก เพื่อนๆสามารถเอาไปลองทำดูได้

วัสดุอุปกรณ์

1. กระป๋องน้ำอัดลมเปล่า
2. แผ่นรองตัด
3. กรรไกร
4. ไม้บรรทัด
5. คีมปากแบน

ขั้นตอนการทำ

1. นำกระป๋องน้ำอัดลมที่ทำความสะอาดเรียบร้อยแล้ว มาตัดส่วนหัวและท้ายออกด้วยกรรไกร เมื่อเสร็จแล้ว นำแผ่นกระป๋องมากรีดกับขอบโต็ะเพื่อจะให้แผ่นอลูเรียบเหมือนกระดาษ พร้อมใช้งาน
2. นำแบบแปลนเครื่องบิน มาวาดลงบนแผ่นอลูมิเนียม โดยแบบที่ผมเอามาทำ ดัดแปลงมาจาก งานกระดาษทั่วไป มาดัดแปลงเอา สามารถพิมพ์หาในเน็ตได้ (Paper Aircarft)
3. ใช้กรรไกรตัดแผ่นอลูที่เราลอกแบบไว้ แล้วพับตามแบบ ใช้กาวตาช้างติดในส่วนที่ยึดติดกัน

สำหรับต้นแบบเครื่องบินก็เอามาจาก แบบเครื่องบินกระดาษทั่วไป ลองพิมพ์ใน Google ว่า Paper Aircarft  ก็จะมีแบบให้เลือกเยอะครับ แล้วอาจต้องดัดแปลงแบบนิดหน่อย เมื่อปริ้นแบบออกมาแล้วก็นำไปติดบนกระดาษแข็ง แล้วตัดตามแบบ

เครื่องบินจากกระป๋องน้ำอัดลมแฟนต้าส้ม

กระป๋องแฟนต้าเขียว ดูเป็นธรรมชาติดีครับ

ฝูงบิน Soda can Airplane

เราสามารถใช้ลวดเส้นเล็กๆมาดัดแปลงทำขาล้อได้ สำหรับล้อใช้มีดคัตเตอร์แบบวงเวียนตัดเอาครับ ตัวล้อใช้โฟมยางจัดบอร์ด แบบบางมาตัดเอาเหมือนกันครับ

สำหรับบทความนี้ หากผิดพลาดประการใดต้องขออภัยมานะที่นี้ด้วยนะครับ

DIY เครื่องบินยาง Piper Super Pup ใส่วิทยุบังคับ

จากบทความที่ผ่านมาเราเคยรีวิวเครื่องบินยางรุ่น Piper Super Pup จาก Hobbyking กันมาแล้ว มาคราวนี้เราลองเอาอุปกรณ์วิทยุบังคับมาใส่ดูดีกว่า

Piper Super Pup ที่ติดอุปกรณ์เรียบร้อยแล้วครับ แต่เมื่อไปชั่งน้ำหนักแล้วอุปกรณ์ค่อนข้างหนักอยู่เหมือนกันครับ เพราะชุดมอเตอร์รุ่นนี้ให้แรงขับประมาณ 16 กรัมเอง ไม่รู้จะบินขึ้นหรือเปล่า ในรูปยังไม่ได้ติดคันชักทีนะครับ เพราะลวดที่หาได้มันใหญ่เกินไป

นี่คืออุปกรณ์ทั้งหมดที่ใช้นะครับ เมื่อเทียบกับเหรียญ 10 แล้วจะเห็นว่าอุปกรณ์เล็กมากๆ ปัจจุบันสามารถหาซื้อได้ง่าย สามารถสั่งได้ทางอินเตอร์เน็ตในเว็บ Hobby king อะครับ

นี่คือรูปขุมพลังของเราครับ รายละเอียดดังนี้ครับ

GPS-6 Micro Brushed power system combo

Specifications:

Type: Brushed

Dimension: 14 x 6mm

Shaft Length: 5mm

Shaft Diameter: 0.8mm

Weight: 1.95g

Max current: 1.3A

ESC: 3A

RPM: 3V/40,000rpm at no load

Suggested prop: GWS 4025 (included)

Test data;

Prop: GWS 4025

Voltage: 3.5, 4.0, 4.2V

Current: 0.50, 0.55, 0.60A

Watts: 1.75, 2.2, 2.52W

Thrust: 13, 16, 18g

Efficiency (g/w): 7.43, 7.27, 7.14

เพื่อให้ตัวเครื่องมีน้ำหนักเบาเราจึงใช้เซอร์โวตัวนี้ครับ

HK-5320 Ultra-Micro Digital Servo 1.7g / 0.05sec / 0.075kg

Spec.

Weight: 1.7g

Speed: 0.07sec 60deg @ 2.8v / 0.05sec 60deg @4.2v

Torque: 0.05kg @ 2.8v / 0.075kg @ 4.2v

Dead Band: <4us p="">

Plug: Micro JST - 1.25 Pitch

สำหรับภาครับตัวนี้น้ำหนักอยู่ที่ 2 กรัมเองอะ ใช้กับวิทยุ Spektrum ครับ

OrangeRx R415 Spektrum DSM2 Compatible 4Ch Micro 2.4Ghz Receiver

features.

Super light weight 2.0g!

Voltage: 3.6~9v

Compatible with DSM2 1024/2048 aircraft radio and module systems

4 Channels

Compact design 29x15x8mm

Short 29mm antenna for mounting in almost any location.

Micro Molex 3 Pin conectors with 1.25mm Spacing

ผลจากการทดลองทำ ปรากฎว่าบินไม่ขึ้นครับ ไม่กล้าเอาคลิบมาให้ดูอาย เพราะตัวลำเครื่องบินยางมีพื้นที่ปีกเล็กเกินไป แถมน้ำหนักเยอะเนื่องจากตัวลำทำจากไม้อัดบาง ไว้คราวหน้าจะแก้ตัวใหม่ครับ

DIY KeyChain Camera. กล้องจิ๋ว

เนื่องจากกล้องพวงกุญแจ หรือกล้องจิ๋วที่มีขายทั่วไปทางอินเตอร์เน็ตนั้น ราคาไม่แพงหลายๆคนจึงซื้อมาเพื่อติดของเล่น เช่นรถบังคับ เครื่องบินบังคับ แต่เมื่อใช้ไปไม่นาน ก็ไม่สามารถใช้งานได้เนื่องจากแบตลิโพที่ติดภายในบวม บางคนก็สามารถเปลี่ยนเองได้ บางคนก็ทิ้งไปเลย ผมก็เป็นเช่นนั้นหมือนกัน แต่ก่อนจะทิ้งก็เลยขอรื้อดูซักหน่อย ปรากฏว่าแบตลิโพบวมจริงๆด้วย ผมจึงดัดแปลงให้มันเปลี่ยนแบตได้ และถอดฝาครอบมันออก เพื่อลดน้ำหนักลง และสะดวกเวลานำไปติดเครื่องบินเล็ก ก่อนอื่นมาดูรายละเอียดสเป็กมันก่อน

Specification:

Size: 52x30x12mm

Weight: 18g incl. battery & keychain

Video lense: 640x480 pixel (correct aspect ratio)

Battery: Lithium Polymer

FPS: 30 (True Rating)

Pixel: 1280x960

Continuous video recording time: 60min

Voice-activated standby time: 120 hours standby time

Capacity of memory card: Can support upto 16GB (max.)

USB interface: USB1.1/2.0

เนื่องจากแบตเก่ามันบวม เมื่อเปลี่ยนแบตใหม่ก็เลยหาวิธิชาร์ทแบตข้างนอกด้วยเลย จึงไปเจอเครื่องชาร์ทแบตมือถือ แบบนี้มากำลังไฟก็ใช้ได้เลย

จัดการแปลงขั่วสายไฟซะ พอดีมีขั้วแบบนี้เหลืออยู่เลยเอามาใช้ แต่จริงๆแล้วถ้ามีขั้วต่อที่เล็กกว่านี้หน่อยก็ดี

แบตลิโพใหม่ที่เลือกใช้ เพราะของเดิมมัน 130mAh พอดีมีสำหรับเครื่องบินเล็กพอดี รายละเอียดมีตามนี้ครับ สามารถใช้ได้เลย

Spec.

Capacity: 138mAh

Voltage: 1s / 3.7v

Discharge: 20C Constant / 30C Burst

Weight: 6.6g (including wire, plug & case)

Dimensions: 37x26x3.2mm

Discharge Plug: JST

นี่คือกล้องจิ๋ว เมื่อแกะออกมาก็นำมาติดกับไม้บัลซ่า ดูบ้านๆดีครับ ถ้ามีเวลาจะออกแบบใหม่ให้ดีกว่านี้ครับ

ลองชั่งน้ำหนักดู อยู่ที่ 8 กรัม

ทดลองทำที่ตัดโฟมจากไม้ไอติมและสายกีต้าร์ Cutting foam from wood ice cream.

เครื่องตัดโฟมสำหรับตัดโฟมเล็กๆ ตัดเป็นรูปดอกไม้ ตัวหนังสือตามแบบต่างๆ ทั้งหมดใช้ต้นทุนน้อยมากเพราะใช้ของจากวัสดุรีไซเคิล ตัวที่ตัดทำมาจากไม้ไอติม และสายกีต้าร์เบอร์ 1 ที่ขาดแล้ว หรือใช้สายใหม่ก็ได้ ราคาประมาณ 15-50 บาทตามแต่ละยี่ห้อ

ด้านหลังเครื่องตัดโฟมผมใช้สายไฟจากกาน้ำร้อนที่เสียแล้ว ตัดส่วนที่ใช้ได้ยาวประมาณ 1 เมตร

ด้านบนใช้ไม้เสียบลูกชิ้นเจาะแล้วเสียบไว้ หยอดกาวตาช้าง สำหรับเอาไว้เกี่นวกับยางรัด มันจะทำให้ลวดเราตึงอยู่ตลอดเวลา เพราะเวลาลวดร้อนมันจะยืดนิดนึง เดี่ยวตัดโฟมออกมาไม่เรียบ

สำหรับหม้อแปลงที่ใช้ก็เป็นแบบธรรมดาหาได้ทั่วไป ขนาด3A สามารถปรับไฟได้ระหว่าง 6V กับ 12V แต่ที่ลองตัด 6V ตัดได้กำลังดี แต่ 12V สามารถตัดได้เร็วกว่า และสายกีต้าร์ก็ขาดง่ายกว่าด้วย

ทดลองตัดโฟมดู  สามารถตัดได้อย่างง่ายดาย ที่เหลือแค่นำไปประยุกต์ใช้ตามแบบที่เราต้องการครับ

ประกอบเครื่องบินยาง Rubber Band Powered Freeflight Antonov AN-2M

The Freeflight series are just massive fun for all ages, they are ultra fast and simple to assemble as you would expect and quality is top notch, unlike the kind of kits you may have played with as a kid, these brilliant models utilize modern manufacturing techniques making them very durable, not to mention excellent performers.
This great Looking Antonov AN-2M not only looks the part, it is super easy and quick to assemble as well. There are control surface tabs for adjustment and this of course is the real fun of Freeflight, trimming the model to achieve circuits and maybe even a half decent landing when you get it really sussed! If you are thinking you might get tired of winding up the rubber band with your chubby digits, never fear, we even have a battery powered winder with a built in counter (see related products) so no excuses!
Brilliant cheap fun for both adults and kids, the Freeflight series is a great way to have fun with friends and family in the local park, at picnics or even at your airfield!

Specs:
Wingspan: 386mm
Length: 345mm
Power: Rubber Band
Construction: Foam/Plastic
Instructions, tape, rubber band x 2, prop, landing gear all included, just assemble & fly!

เครื่องบินยางถูกบรรจุมาในกล่องกระดาษ พร้อมสกีนลายละเอียดต่างๆอย่างสวยงาม

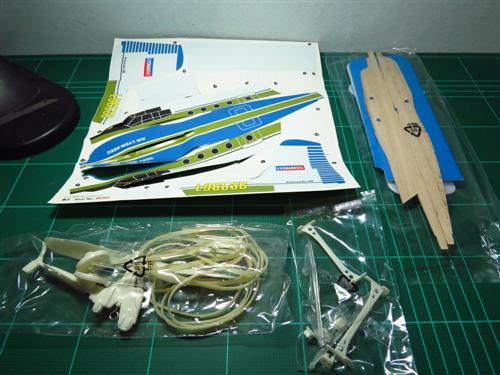

อุปกรณ์ในกล่องถูกแยกไว้อย่างเป็นสัดส่วน แต่สำหรับเครื่องบินยาง Antonov AN-2M จาก Kobbyking ลำนี้จะเห็นว่าตัวลำไม่ได้ถูกติดสติ็กเกอร์มาด้วย ทำให้เราต้องติดเอง

สำหรับชุดปีกที่เป็นโฟมนั้นถูกพ่นสีมาเรียบร้อยแล้ว ยกเว้นแพนหางดิ่งที่เห็นเนื้อโฟมสีขาวอยู่ ซึ่งจะมี สติกเกอร์ให้ติดเองในชุด

สำหรับชุดคิทเครื่องบินยางลำนี้ ได้มาพร้อมกับยางคุณภาพดีกว่ารุ่นอื่นๆมาก ตัวเนื้อพลาสติกค่อนข้างจะแข็งแรง อาจจะเพราะตัวลำที่มีขนาดใหญ่กว่าด้วย

เราเริ่มการประกอบจากชุดหางก่อน ซึ่งค่อนข้างยากเหมือนกันเพราะสติ็กเกอร์ที่มากับชุดนั้นไม่ค่อยจะพอดีกับแพนหางเลย จะเห็นว่ามีส่วนบนยังว่างขาวอยู่เลย

ประกอบตัวลำ โดยติดสติ็กเกอร์ที่ตัวลำตามรอย ขั้นตอนนี้ต้องใจเย็นๆนิดนึง เพราะถ้าติดผิดแล้วลอกติดใหม่กาวมันจะไม่เหนียวแล้ว เดี๋ยวจะติดไม่อยู่

นำตัวยึดปีกมาใส่เข้าไปก่อนถั้งสองข้าง เพราะว่าเมื่อเราต่อปีกแล้วเดี่๋ยวจะใส่ไม่เข้า เพราะตรงกลางจะเล็กกว่า

ต่อปีกให้ติดกันด้วยสติ็กเกอร์ที่ให้มาในชุด

เมื่อประกอบใกล้เสร็จ ปรากฎว่าด้านท้ายสติ็กเกอร์ก็เริ่มหลุดละครับ กาวมันเอาไม่อยู่จริงๆด้วย เนื่องจากสติ็กเกอร์ในชุดนี้เป็นแบบกระดาษนะครับ กาวมันเลยไม่ค่อยเหนียว ถ้าเป็นไวนิลเหมือนชุดอื่นๆจะติดแน่นกว่านี้ครับ

เมื่อประกอบเสร็จทุกอย่างก็สวยงามดังรูปครับ
